GAMPROFILE® Uszczelnienie wielokrawędziowe
Uszczelnienie wielokrawędziowe składa się z metalowego rdzenia ze stali 304 z koncentrycznie naciętymi rowkami z obustronną nakładką miękkomateriałową z płyty grafitowej lub PTFE. Cechują się bardzo szerokim zakresem stosowania pod względem temperatury i ciśnienia uszczelnianego czynnika. Bardzo odporne na wydmuchanie, mniej wrażliwe na uszkodzenia spowodowane błędami montażowymi. Nie powodują uszkodzeń powierzchni kołnierzy, łatwe do demontażu.
WARUNKI PRACY (PARAMETRY):
W zależności od rodzaju nakładki miękkomateriałowej:
Temperatura: -200 - 550oC
Ciśnienie: do 25 MPa
Wymiary niestandardowe (nienormatywne) wykonujemy na zapytanie.
|
|
GAMPROFILE® Uszczelka wielokrawędziowa bez pierścienia centrującego. Uszczelnienie stosowane zarówno do kołnierzy o przylgach płaskich, przylgach typu występ/rowek czy wpust/wypust. |
|
|
GAMPROFILE® O Uszczelka wielokrawędziowa ze stałym pierścieniem centrującym. Zaletą rozwiązania jest dokładne pozycjonowanie uszczelnienia w osi kołnierzy przy pomocy pierścienia centrującego. |
|
|

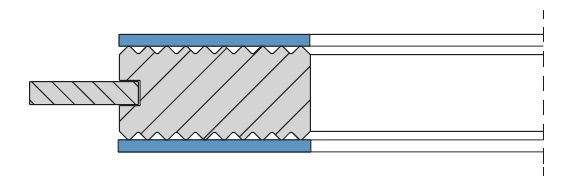

GAMPROFILE® OP Uszczelka wielokrawędziowa z ruchomym pierścieniem centrującym. Zaletą tego rozwiązania jest możliwość zdemontowania pierścienia centrującego w razie potrzeby lub montaż dedykowanego pierścienia do innej klasy kołnierza. |
Współczynniki obliczeniowe:
Wszystkie podane w katalogu informacje bazują na wieloletnim doświadczeniu w produkcji tych wyrobów i ich stosowaniu. Ze względu, iż na pracę uszczelnienia w złączu ma wpływ wiele czynników wynikających ze sposobu montażu, parametrów pracy instalacji oraz uszczelnianego medium, przywołane parametry techniczne mają charakter orientacyjny i nie stanowią podstawy do roszczeń a specyficzne zastosowania wyrobów wymagają kontaktu z producentem.
