Gambit Lubawka Sp. z o. o. Laboratorium Uszczelnień - Stanowiska badawcze
1. Stanowisko do badania uszczelnień kołnierzowych Temes fl.ai1
Opis:
Wielofunkcyjne stanowisko badawcze Temes fl.ai1 firmy AMTEC służy do badań parametrów uszczelek zgodnie z normą europejską EN 13555.
Dane pomiarowe są używane:
- do wyznaczenia parametrów uszczelek wymaganych dla konstruktorów do metody obliczeniowej zawartej w normie EN 1591-1 dotyczącej obliczania połączeń kołnierzowych z uszczelką,
- w celu doboru odpowiednich uszczelek dla rzeczywistych połączeń kołnierzowych,
- do analizy parametrów związanych z wytrzymałością materiału uszczelek,
- do analizy parametrów związanych ze szczelnością materiału uszczelek.
Badania uszczelek mogą być przeprowadzane według innych norm jak DIN 28091, DIN 52913, DIN 3535, norm brytyjskich BS i amerykańskich ASTM. Możliwe jest również zdefiniowanie przez użytkownika warunków badania.
Wielofunkcyjne stanowisko składa się z dwóch głównych elementów:
- hydraulicznej prasy o maksymalnej sile nacisku 1000 kN, z płytami grzewczymi o maksymalnej temperaturze grzania 400 C wraz z jednostką sterującą pracą stanowiska,
- zespołu do pomiaru szczelności dla ciśnienia gazu helu lub azotu wewnątrz uszczelki do 200 bar (układ do pomiaru szczelności metodą różnicową) oraz helowego detektora szczelności.
Rys. 1. Wielofunkcyjne stanowisko badawcze Temes fl.ai1 firmy AMTEC .

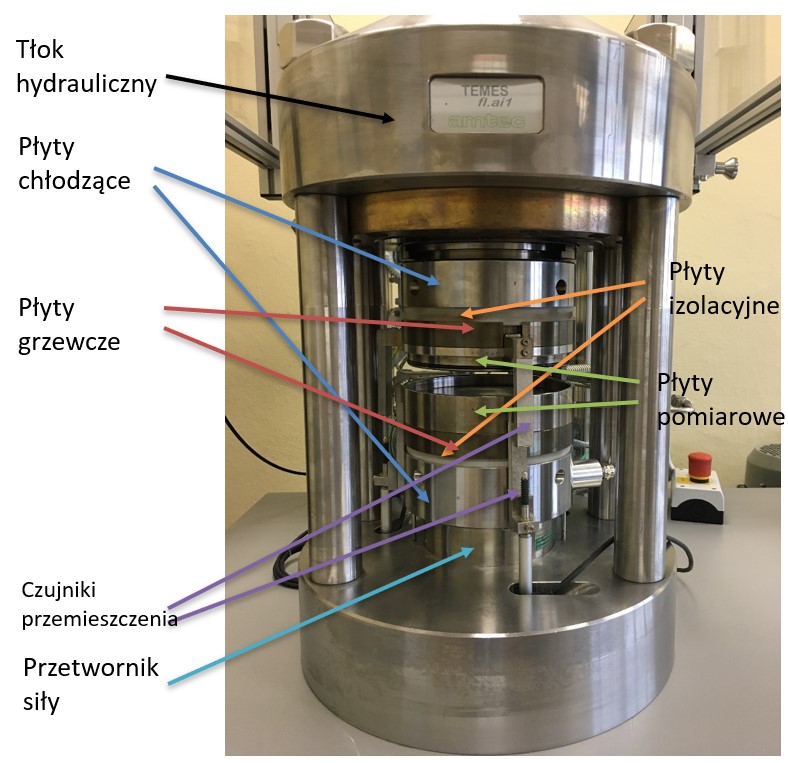

Rys. 2. Prasa hydrauliczna stanowiska badawczego Temes fl.ai1.
Rys. 3. Badane uszczelki z płyt uszczelkarskich GAMBIT AF.
2. Stanowisko do badania odporności uszczelek płaskich na parę wodną.
Opis:
Stanowisko do badania odporności uszczelek płaskich na parę wodną firmy KAR-Gold składa się z autoklawu, ramy z wagą, panelu sterowania wraz z komputerem oraz izolacji.
Po napełnieniu autoklawu wodą jest on następnie ogrzewany tak, aby temperatura i ciśnienie wewnątrz układu wzrosły do zadanych parametrów. Materiał uszczelki badany jest w parze wodnej nasyconej, maksymalna temperatura badania wynosi 320 C, a maksymalne ciśnienie badania 22 MPa, układ poddany jest 10 cyklom grzania i chłodzenia urządzenia badawczego. W trakcie badania kontrolowane jest ciśnienie wewnątrz układu badawczego. Uzyskane dane pomiarowe są używane do określenia odporności uszczelek na temperaturę i działanie pary wodnej. Badania uszczelek wykonywane są w oparciu o normę FSA-NMG-204-02 „Metody badania właściwości niemetalicznych uszczelek płaskich w wysokim ciśnieniu pary wodnej nasyconej”.
Rys. 1. Stanowisko do badania odporności uszczelek płaskich na parę wodną.
Rys. 2. Uszczelka podczas badania w autoklawie.
Rys. 3. Przebieg badania w autoklawie.
3. Stanowisko do badania szczelności uszczelek w oparciu o przepisy TA-Luft wg wytycznych VDI 2200.
Opis:
Stanowisko do badania szczelności uszczelek w oparciu o niemieckie przepisy TA-Luft wg wytycznych VDI 2200 zostało zaprojektowane i zbudowane w firmie GAMBIT LUBAWKA. Składa się z standardowej wielkości kołnierzy DN40 PN40 z czterech kalibrowanych śrub i czujników zegarowych, szklanego klosza i przyłącza do detektora szczelności.
„Technische Anleitung zur Reinhaltung der Luft – TA Luft” (Wytyczne techniczne dotyczące kontroli zanieczyszczenia powietrza), w skrócie TA Luft zawierają przepisy dotyczące kontroli jakości powietrza mające na celu ochronę ludzi i środowiska przed niedopuszczalnie wysokim zanieczyszczeniem pochodzącym z instalacji. Między innymi dążą do ograniczenia emisji za pomocą systemów uszczelniających, które są zwykle stosowane w przemyśle chemicznym i petrochemicznym. Połączenie kołnierzowe dla celów TA-Luft spełnia następujące wymagania:
- konstrukcja systemu uszczelniającego umożliwia normalne funkcjonowanie w dłuższej perspektywie w danych warunkach pracy,
- nie jest przekroczona szybkość wycieku właściwego w odniesieniu do średniego wymiaru uszczelki wynosząca 1,0x10-4 mbar x l/(s x m) dla temperatur niższych niż 250°C i 1,0x10-2 mbar x l/(s x m) dla temperatur wyższych lub równych 250°C przy ciśnieniu badania wynoszącym 1 bar.
Rys. 1. Stanowisko do badania szczelności uszczelek w oparciu o niemieckie przepisy TA-Luft.
Rys. 2. Fragment sprawozdania z badania uszczelek w oparciu o niemieckie przepisy TA-Luft.
4. Stanowisko do badania ściśliwości i powrotu elastycznego wg normy ASTM Oznaczenie: F36-95.
Opis:
Urządzenie do badania uszczelek z płyt uszczelkarskich zostało zaprojektowane i wykonane na wydziale CNC firmy „GAMBIT-Lubawka”.
Jest przeznaczone do określania w krótkim czasie w temperaturze pokojowej ściśliwości i powrotu elastycznego uszczelek zgodnie z ASTM F36-95.
Urządzenie składa się z następujących elementów:
- cylindrycznego kowadełka (1) oraz wgłębnika (2),
- ramienia dźwigni (3) na którym znajduje się ciężarek (4) obciążający górną część wgłębnika,
- elektronicznego mikrometru (5) zamocowanego w uchwycie,
- stalowej ramy, na której wszystkie elementy zostały zamocowane (6).
Ściśliwość jest to zmniejszenie się grubości materiału pod obciążeniem natomiast powrót elastyczny jest to zwiększenie się grubości w wyniku usunięcia przyłożonego obciążenia do materiału. Obliczona ściśliwość oraz powrót elastyczny określają właściwości materiału uszczelki. Standardowo wielkość ściśliwości materiałów na uszczelki na bazie włókien (FA) zawiera się w granicach 4 do 20 % natomiast powrót elastyczny wynosi powyżej 50 %.
Rys. 1. Stanowisko do badania ściśliwości i powrotu elastycznego uszczelek z płyt uszczelkarskich wg normy ASTM Oznaczenie: F36-95.
Rys. 2. Widok próbki na stanowisku do badania ściśliwości i powrotu elastycznego wg normy ASTM Oznaczenie: F36-95.
5. Stanowisko do pomiaru rezystancji powierzchniowej i skrośnej wg PN-EN 61340-2-3:2002.
Opis:
Stanowisko do pomiaru rezystancji powierzchniowej i skrośnej płaskich materiałów stałych firmy MIEMAR składa się z miernika izolacji MIC-1000, zespół elektrod (sonda 1), elektrody dolnej (sonda 2) (do pomiaru rezystancji skrośnej) oraz płyty podstawy.
Pomiary uszczelek wykonywane są wg normy PN-EN 61340-2-3:2002 „Elektryczność statyczna. Część 2-3: Metody badań stosowane do wyznaczania rezystancji i rezystywności płaskich materiałów stałych, używanych do zapobiegania gromadzeniu się ładunku elektrostatycznego”.
Ochrona przed elektrycznością statyczną jest ważna we wszystkich miejscach wrażliwych na elektrostatykę z powodu:
- czułości elementów i urządzeń elektronicznych,
- zagrożenia wybuchem (zagrożenie życia i mienia).
Jednym ze sposobów ograniczenia wielkości gromadzonych ładunków jest zastosowanie odpowiednich materiałów izolacyjnych. W tym celu wykonywane są ich pomiary związane z elektrycznością statyczną jak pomiar rezystancji powierzchniowej oraz pomiar rezystancji skrośnej. Rezystancja powierzchniowa charakteryzuje stan powierzchni materiału a rezystancja skrośna określa właściwości przewodzące wnętrza dielektryka. Rezystywność elektryczna materiałów z grupy tworzyw sztucznych (termoplasty, elastomery) zawiera się w granicach 10^14 … 10^18 Ωcm.

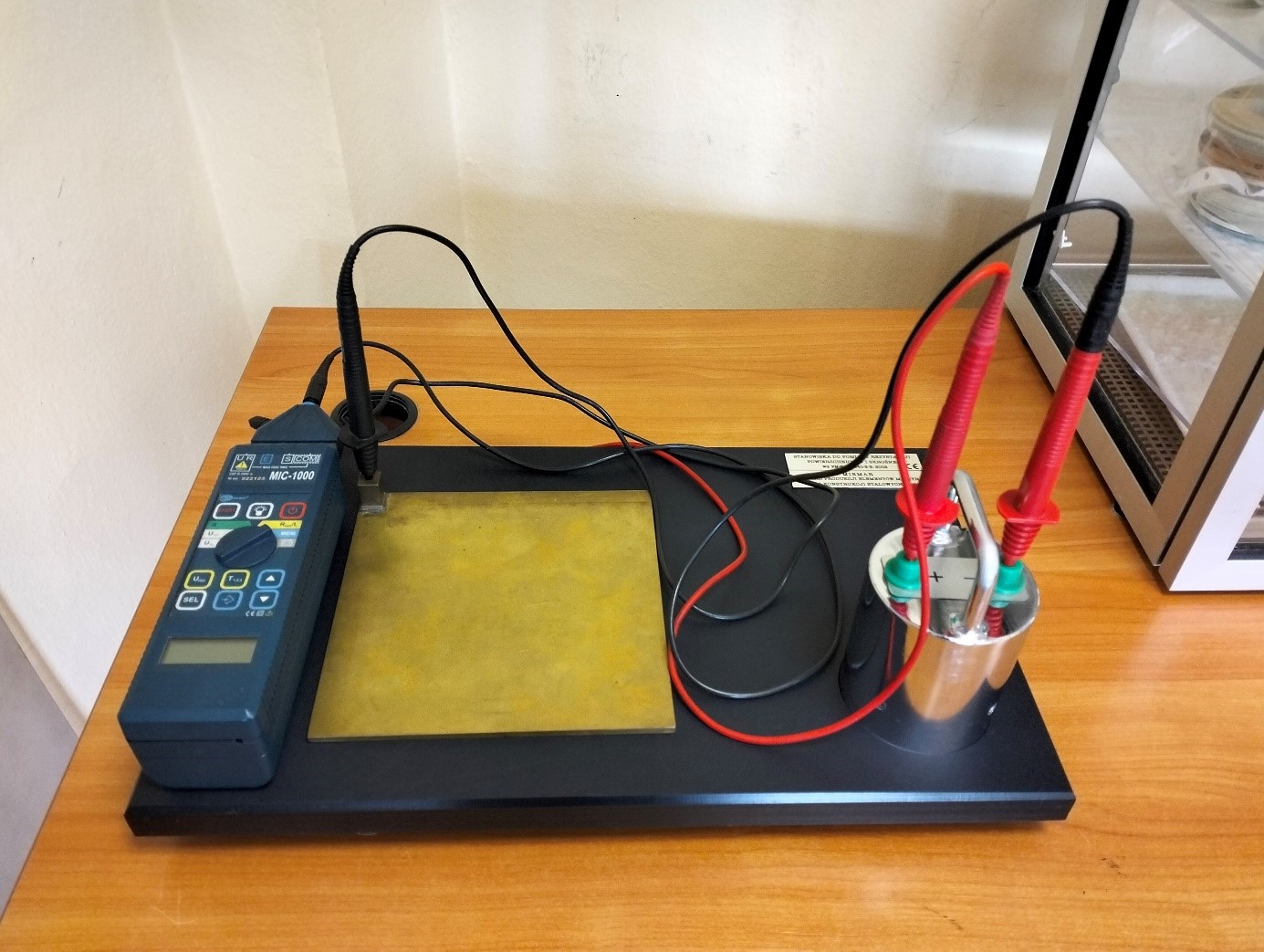

Rys. 1. Stanowisko do pomiaru rezystancji powierzchniowej i skrośnej wg PN-EN 61340-2-3:2002.
